直管LED 照明器具側の直結工事(バイパス工事)について

照明器具が古く、この際安定器分も節電したいので、安定器を外して、直管LEDグロースターター専用を使って、直結工事(バイパス工事)をしようと思いますが、付属の結線図はなぜ端子台から左右①③に結線するのですか?

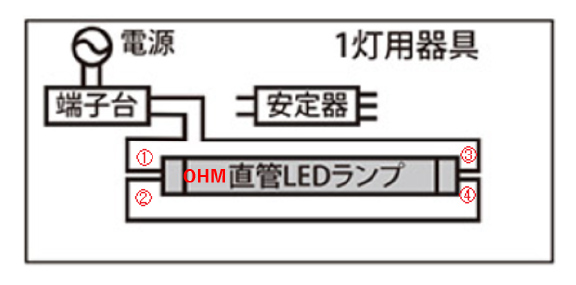

下図をご参照ください

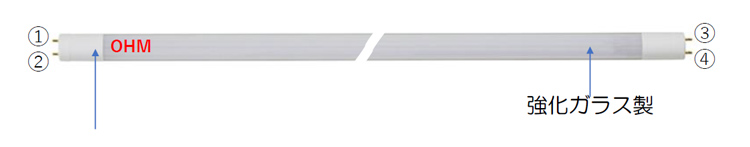

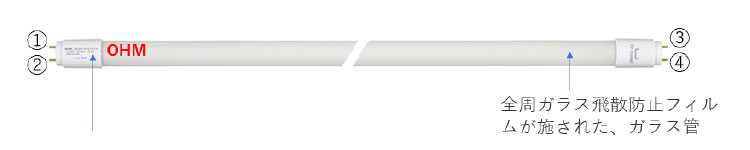

オーム電機のグロースターター器具専用の直管LEDはOHMブランド記載側の①②電極間に電源回路を内蔵しています。OHMブランドが記載されていない側は、③④電極間に電流ヒューズを内蔵しています。

オーム電機の直管LEDグロースターター器具専用は①②へ給電する片側給電ですが、左右をひっくり返して装着しても点灯するように、③④間に内蔵した電流ヒューズを経由して給電する図のような結線をお願いしています。
